說到BOURNS電位器，我們都知道它是一種玻璃釉精密可調電位器，是美國進口的一款電子元器件，我常常也稱之為邦士電位器或伯恩斯電位器以及玻璃釉可調電位器等。其型號也比較多，常用的就有BOURNS電位器3296、3362、3386、3006、3266、3329、3590、3314、3313、3324等。這些電位器是有單圈和多圈之分的，調節方式也有頂調和側調，正面調和背面調幾種，比如說BOURNS電位器3296就是側面調節的。BOURNS電位器主要應用于工業控制、通訊設備、精密儀器儀表、開關電源等領域。一般不同型號的產品在性能和用途上也會有所不同，建議大家平時也可以多點了解bourns電位器阻值變化曲線類型及機械壽命等知識，那么下面我來給大家介紹BOURNS電位器3296等幾款常用型號的產品吧!

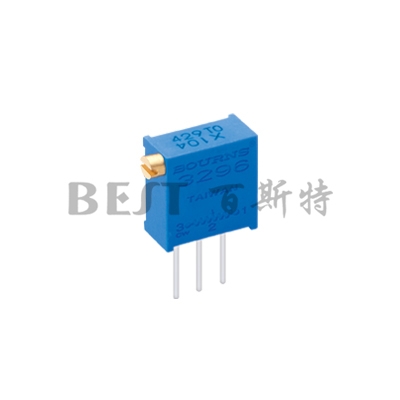

(1)BOURNS電位器3296

原廠標準完整型號: 3296X-1-502LF

電阻(歐姆): 5k

功率(W): 0.5W，1/2W

容差: ±10%

溫度系數: ±100ppm/°C

圈數: 25

調節類型: 側面調節

電阻材料: 金屬陶瓷

安裝類型: 通孔

端子類型: PC 引腳

大小/尺寸: 矩形 - 0.395" x 0.190" 表面 x 0.395" 高(10.03mm x 4.83mm x 10.03mm)

(2)BOURNS電位器3314g

原廠標準完整型號: 3314G-1-502E

電阻(歐姆): 5k

功率(W): 0.25W，1/4W

容差: ±20%

溫度系數: ±100ppm/°C

圈數: 單路

調節類型: 頂部調節

電阻材料: 金屬陶瓷

安裝類型: 表面貼裝

端子類型: 鷗翼型

大小/尺寸: 方形 - 0.177" x 0.177" 表面 x 0.100" 高(4.50mm x 4.50mm x 2.55mm)

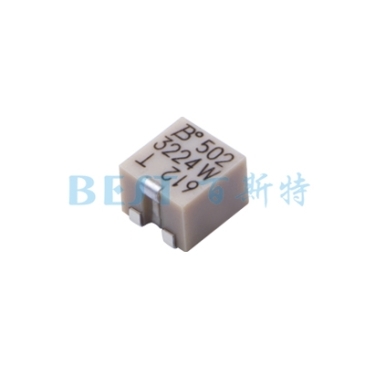

(3)BOURNS電位器3324W

原廠標準完整型號: 3224W-1-502E

電阻(歐姆): 5k

功率(W): 0.25W，1/4W

容差: ±10%

溫度系數: ±100ppm/°C

圈數: 12

調節類型: 頂部調節

電阻材料: 金屬陶瓷

安裝類型: 表面貼裝

端子類型: J 引線

大小/尺寸: 矩形 - 0.189" x 0.138" 表面 x 0.208" 高(4.80mm x 3.50mm x 5.30mm)

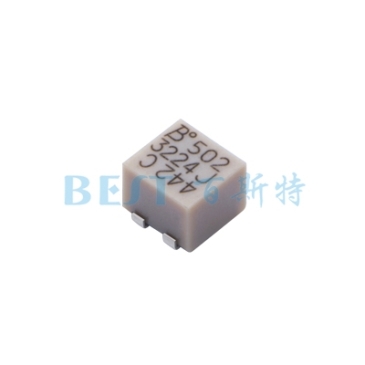

(4)BOURNS電位器3324j

原廠標準完整型號: 3224J-1-502E

電阻(歐姆): 5k

功率(W): 0.25W，1/4W

容差: ±10%

溫度系數: ±100ppm/°C

圈數: 12

調節類型: 側面調節

電阻材料: 金屬陶瓷

安裝類型: 表面貼裝

端子類型: J 引線

大小/尺寸: 矩形 - 0.181" x 0.138" 表面 x 0.146" 高(4.60mm x 3.50mm x 3.71mm)

以上就是關于BOURNS電位器3296、BOURNS電位器3314g、BOURNS電位器3324W的相關參數介紹，大家如果有興趣想要了解更多的產品信息，歡迎咨詢我們的在線客服人員。其次，建議大家在將BOURNS電位器3296等產品在裝入電路時，要注意其三個端腳是否有正確連接。如連接不正確，操作上會出現一些調節失靈等現象。還有的在焊接BOURNS電位器3296等產品的時候，焊接時間不要過長，避免造成電位器殼體軟化及變形等。
